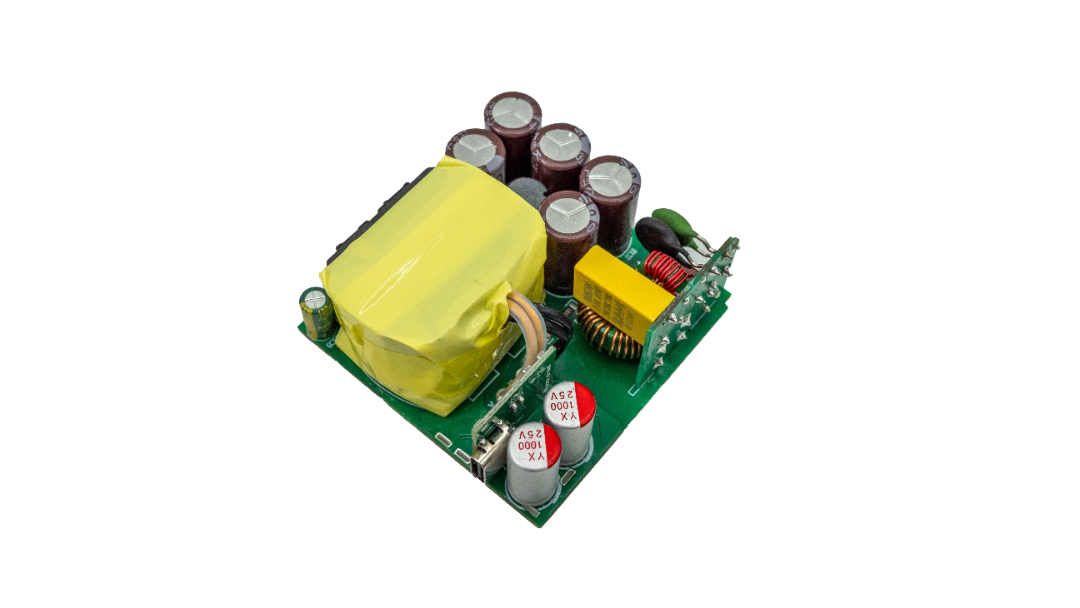

100W 1C 過認證參考設計 樣機圖
方案介紹：
??? 輸入：AC 90-264Vac, 50/60Hz
??? 輸出：PD 5V3A、9V3A、12V3A、15V3A、20V5A
??? PPS：3.3-11V5A 55W Max，3.3-21V5A 100W Max；
??? 效率：??<= 95.03%
??? 尺寸：55.0*55.0*23.0
??? 主控芯片： 初級PWM ?SW1106P; 次級同步整流 ?SW1608;? 單口協議芯片 ?SW2325
方案特色：
ü? 滿足諧波標準IEC/EN 61000-3-2:2019+A1:2021 Class A
ü? 無主動/被動PFC校正電路
ü? 高頻氮化鎵設計，體積下，效率高
ü? PD3.0, QC5, SCP, SFCP, AFC, PE, UFCS全協議支持
ü? 元件數量少
ü? 雙面板PCB設計. 成本低
?
關鍵性能參數

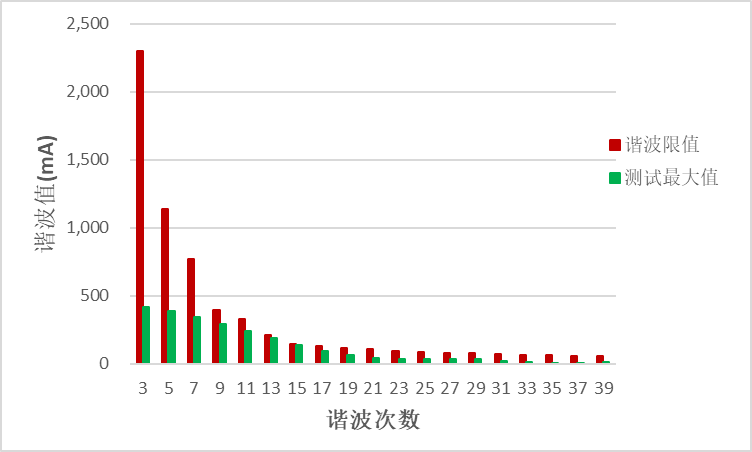

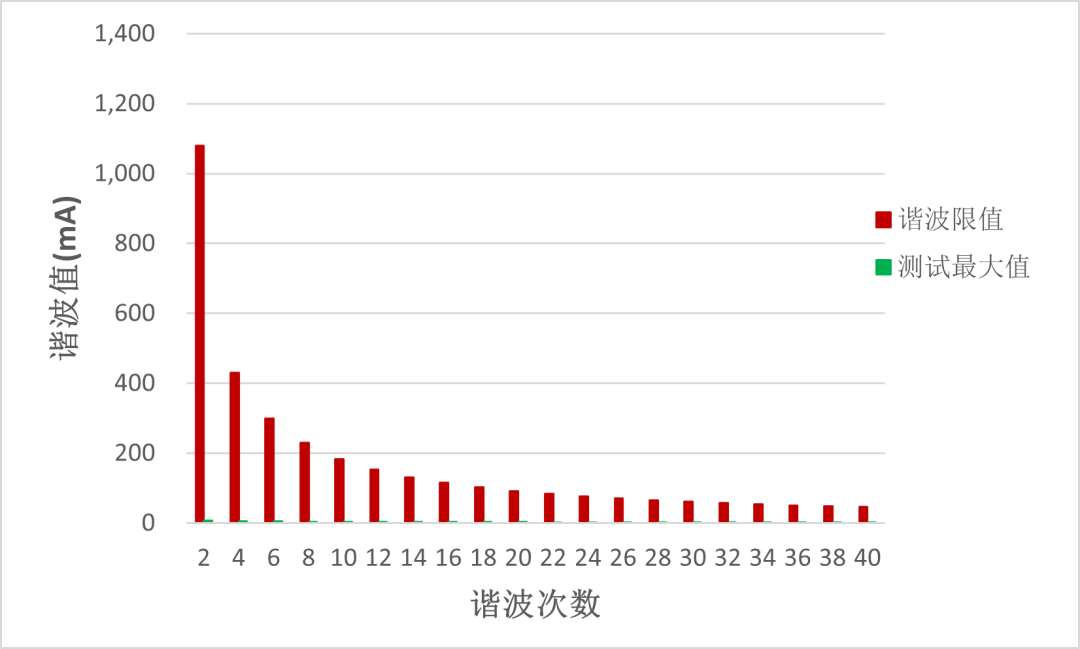

1.???? 諧波

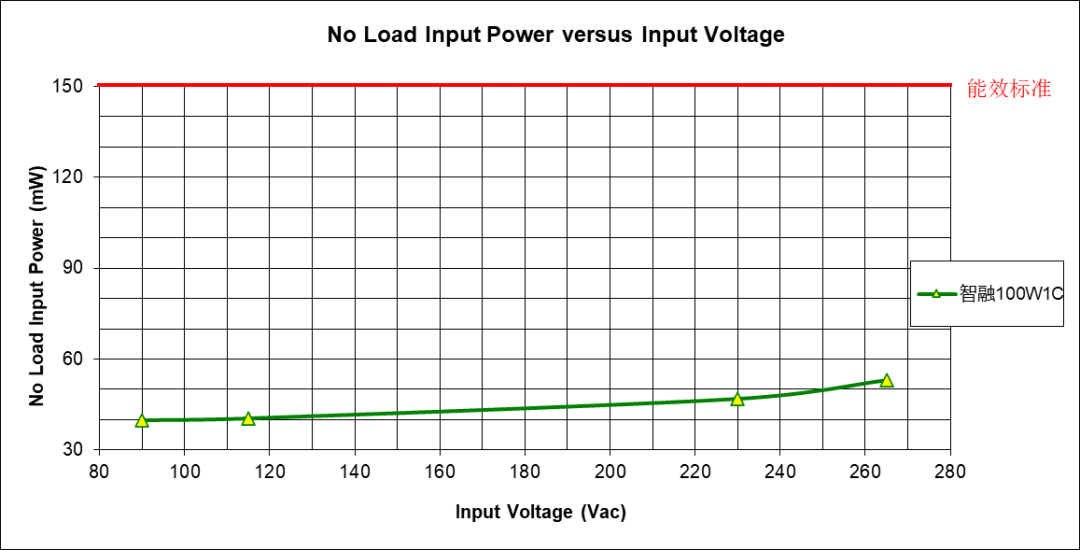

2.???? 待機功耗

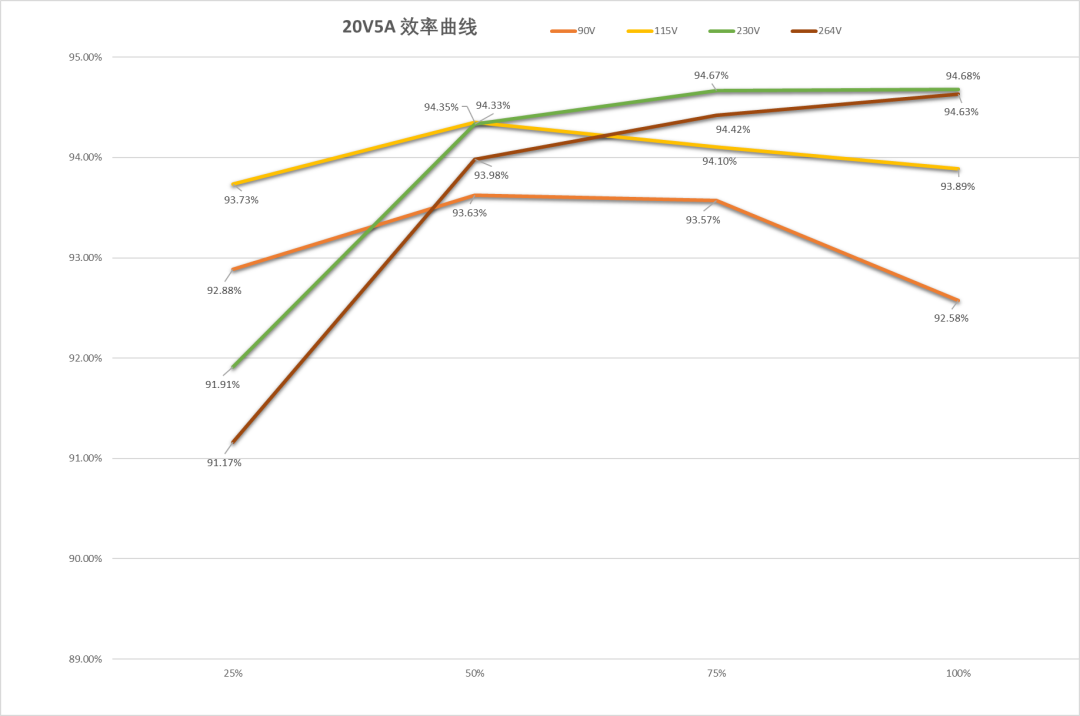

3.???? 效率
智融科技提供產品設計工具和相關文件幫助用戶加快設計速度，樣品及demo請咨詢各大代理商。
